Q41F高温球阀

产品概况

产品型号:Q41F
公称通径:DN15~200mm
压力范围:PN1.6~2.5MPa
工作温度:-29℃~+300℃
主体材质:铸钢、304、304L、316、316L
驱动方式:手动、电动、气动
设计标准:ASME B16.34 GB/T12224
结构长度:ASME B16.10 GB/T12221
连接法兰:ASME B16.34 JB/T79
试验和检验:JB/T9092 API 598

Q41F高温球阀产品详情

一、Q41F 高温球阀特点

 1、结构简单、体积小、重量轻,
 2、紧密可靠。它有两个密封面,而且球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。
 3、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
 4、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
 5、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
 6、由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。
 7、流体阻力小,全通径的球阀基本没有流阻。

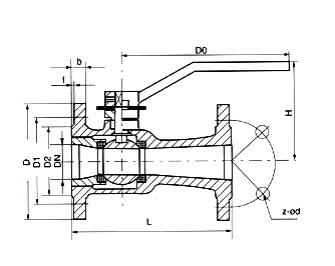

二、Q41F 高温球阀尺寸


型号

公称通径

尺寸mm

L

D

D1

D2

b-d

Z-Φd

H

D0

Q41F-16P

15

115

95

65

45

14-2

4-14

105

150

20

130

105

75

55

16-2

4-14

110

150

25

140

115

85

65

16-2

4-14

120

160

32

165

135

100

78

16-2

4-18

145

160

40

180

145

110

85

16-3

4-18

155

250

50

200

160

125

100

18-3

4-18

175

300

65

220

180

145

120

18-3

4-18

195

300

80

250

195

160

135

20-3

8-18

225

320

100

280

215

180

155

20-3

8-18

255

320

125

320

245

210

185

20-3

8-18

285

400

150

360

280

240

210

24-3

8-23

295

400

200

400

335

295

265

30-3

12-23

330

450



温馨提示:

本文中所有文字、数据、图片均只适用于参考。需要查看更多的Q41F高温球阀性能参数、结构尺寸参数、价格等详情,或要求高质量印刷样本,请联系我们
